Tolleranze / Tolerances
| DC | h10 |
| APMX | 0/+2 |
| LH | 0/+2 |
| OAL | 0/+2 |
| DCON | h6 |
| DN | 0/-0,05 |
Fresa HPC a 4 Taglienti
Le nostre frese HPC a 4 taglienti sono progettate per massimizzare la produttività nelle lavorazioni ad alte prestazioni. Grazie a una geometria ottimizzata e alla particolare conformazione dei taglienti, questa linea assicura ottime finiture e un'elevata resistenza all'usura, rendendole la soluzione ideale per chi cerca precisione costante e una durata prolungata dell'utensile nei cicli di lavorazione più impegnativi. Per esaltarne al massimo il rendimento, vengono fornite di serie con l'esclusivo rivestimento Cer-Y di ultima generazione, creando una barriera protettiva che riduce drasticamente l'attrito e previene l'incollamento dei trucioli. Il rivestimento Cer-Y permette così di lavorare a secco o con lubrificazione minimale e garantire una longevità del tagliente senza compromessi, sui materiali più ostici.
Opzioni di Attacco:
- HA-Cilindrico Standard (640.)
- HB-Weldon (640W.).
Codice: 640
Codice: 640
Idoneo per
P
Acciaio Generico
M
Acciaio inossidabile
K
Ghisa

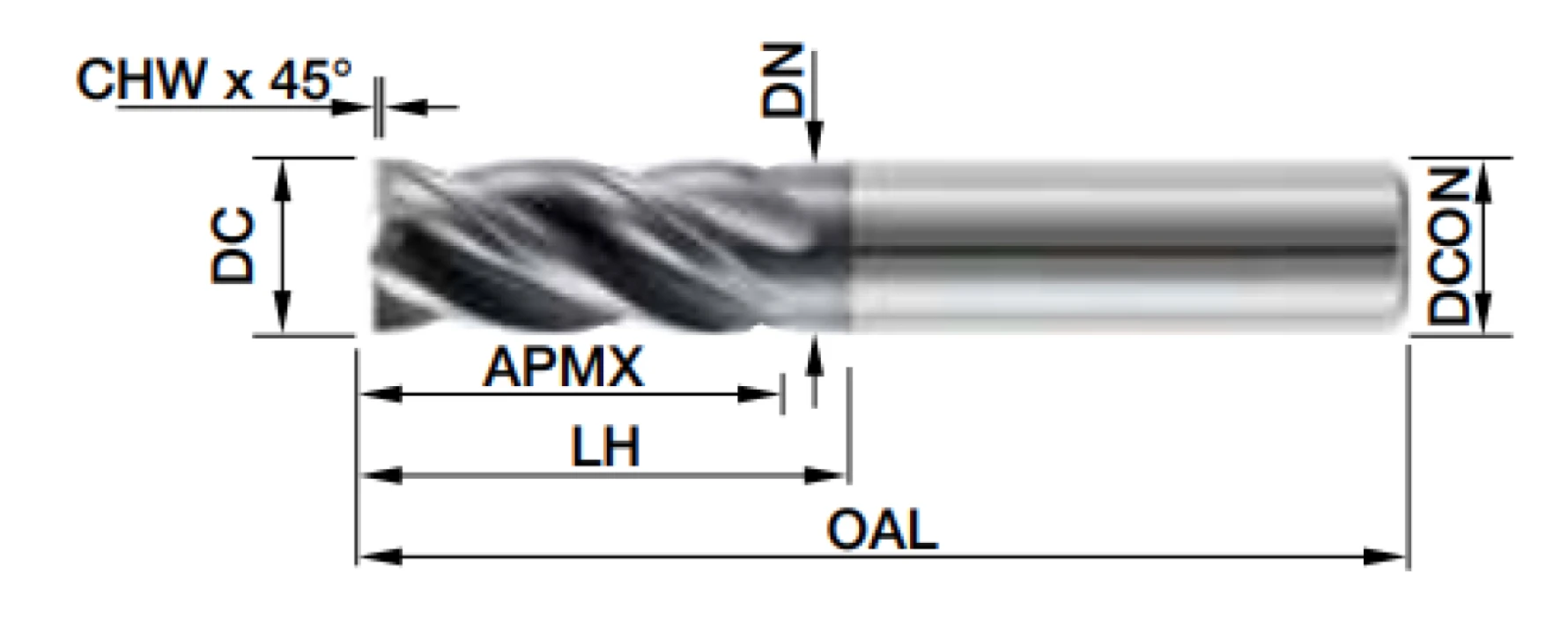

DC
OAL / L1
APMX / L2
| Cod. articolo | Tipologia | DC | OAL / L1 | DCON / D2 | APMX / L2 | LH | DN |
|---|---|---|---|---|---|---|---|
| 640.030060550Y | coated | 3.00 | 50.00 | 6.00 | 5.00 | ||
| 640.030060857Y | coated | 3.00 | 57.00 | 6.00 | 8.00 | 12.00 | 2.80 |
| 640.030060870Y | coated | 3.00 | 57.00 | 6.00 | 8.00 | 15.00 | 2.80 |
| 640.040060854Y | coated | 4.00 | 54.00 | 6.00 | 8.00 | ||
| 640.040061157Y | coated | 4.00 | 57.00 | 6.00 | 11.00 | 15.00 | 3.80 |
| 640.040061170Y | coated | 4.00 | 70.00 | 6.00 | 11.00 | 20.00 | 3.80 |
| 640.050060954Y | coated | 5.00 | 54.00 | 6.00 | 9.00 | ||
| 640.050061357Y | coated | 5.00 | 57.00 | 6.00 | 13.00 | 17.00 | 4.80 |
| 640.050061370Y | coated | 5.00 | 70.00 | 6.00 | 13.00 | 25.00 | 4.80 |
| 640.060061054Y | coated | 6.00 | 54.00 | 6.00 | 10.00 | ||
| 640.060061357Y | coated | 6.00 | 57.00 | 6.00 | 13.00 | 21.00 | 5.80 |
| 640.060061370Y | coated | 6.00 | 70.00 | 6.00 | 13.00 | 30.00 | 5.80 |
| 640.080081258Y | coated | 8.00 | 58.00 | 8.00 | 12.00 | ||
| 640.080081963Y | coated | 8.00 | 63.00 | 8.00 | 19.00 | 27.00 | 7.70 |
| 640.080081980Y | coated | 8.00 | 63.00 | 8.00 | 19.00 | 40.00 | 7.70 |
| 640.100101466Y | coated | 10.00 | 66.00 | 10.00 | 14.00 | ||
| 640.100102272Y | coated | 10.00 | 72.00 | 10.00 | 22.00 | 32.00 | 9.70 |
| 640.100102294Y | coated | 10.00 | 94.00 | 10.00 | 22.00 | 50.00 | 9.70 |
| 640.120121673Y | coated | 12.00 | 73.00 | 12.00 | 16.00 | ||
| 640.1201226109Y | coated | 12.00 | 109.00 | 12.00 | 26.00 | 64.00 | 11.60 |
| 640.120122683Y | coated | 12.00 | 83.00 | 12.00 | 26.00 | 38.00 | 11.60 |
| 640.160162282Y | coated | 16.00 | 82.00 | 16.00 | 22.00 | ||
| 640.1601632132Y | coated | 16.00 | 132.00 | 16.00 | 32.00 | 80.00 | 15.50 |
| 640.160163292Y | coated | 16.00 | 92.00 | 16.00 | 32.00 | 44.00 | 15.50 |
| 640.200202692Y | coated | 20.00 | 92.00 | 20.00 | 26.00 | ||
| 640.2002038104Y | coated | 20.00 | 104.00 | 20.00 | 38.00 | 54.00 | 19.50 |
| 640.2002038154Y | coated | 20.00 | 154.00 | 20.00 | 38.00 | 100.00 | 19.50 |
| 640W.030060550Y | coated | 3.00 | 50.00 | 6.00 | 5.00 | ||
| 640W.030060857Y | coated | 3.00 | 57.00 | 6.00 | 8.00 | 12.00 | 2.80 |
| 640W.030060870Y | coated | 3.00 | 70.00 | 6.00 | 8.00 | 15.00 | 2.80 |
| 640W.040060854Y | coated | 4.00 | 54.00 | 6.00 | 8.00 | ||
| 640W.040061157Y | coated | 4.00 | 57.00 | 6.00 | 11.00 | 15.00 | 3.80 |
| 640W.040061170Y | coated | 4.00 | 70.00 | 6.00 | 11.00 | 20.00 | 3.80 |
| 640W.050060954Y | coated | 5.00 | 54.00 | 6.00 | 9.00 | ||
| 640W.050061357Y | coated | 5.00 | 57.00 | 6.00 | 13.00 | 17.00 | 4.80 |
| 640W.050061370Y | coated | 5.00 | 70.00 | 6.00 | 13.00 | 25.00 | 4.80 |
| 640W.060061054Y | coated | 6.00 | 54.00 | 6.00 | 10.00 | ||
| 640W.060061357Y | coated | 6.00 | 57.00 | 6.00 | 13.00 | 21.00 | 5.80 |
| 640W.060061370Y | coated | 6.00 | 70.00 | 6.00 | 13.00 | 30.00 | 5.80 |
| 640W.080081258Y | coated | 8.00 | 58.00 | 8.00 | 12.00 | ||
| 640W.080081963Y | coated | 8.00 | 63.00 | 8.00 | 19.00 | 27.00 | 7.70 |
| 640W.080081980Y | coated | 8.00 | 80.00 | 8.00 | 19.00 | 40.00 | 7.70 |
| 640W.100101466Y | coated | 10.00 | 66.00 | 10.00 | 14.00 | ||
| 640W.100102272Y | coated | 10.00 | 72.00 | 10.00 | 22.00 | 32.00 | 9.70 |
| 640W.100102294Y | coated | 10.00 | 94.00 | 10.00 | 22.00 | 50.00 | 9.70 |
| 640W.120121673Y | coated | 12.00 | 73.00 | 12.00 | 16.00 | ||
| 640W.1201226109Y | coated | 12.00 | 109.00 | 12.00 | 26.00 | 64.00 | 11.60 |
| 640W.120122683Y | coated | 12.00 | 83.00 | 12.00 | 26.00 | 38.00 | 11.60 |
| 640W.160162282Y | coated | 16.00 | 82.00 | 16.00 | 22.00 | ||
| 640W.1601632132Y | coated | 16.00 | 132.00 | 16.00 | 32.00 | 80.00 | 15.50 |
| 640W.160163292Y | coated | 16.00 | 92.00 | 16.00 | 32.00 | 44.00 | 15.50 |
| 640W.200202692Y | coated | 20.00 | 92.00 | 20.00 | 26.00 | ||
| 640W.2002038104Y | coated | 20.00 | 104.00 | 20.00 | 38.00 | 54.00 | 19.50 |
| 640W.2002038154Y | coated | 20.00 | 154.00 | 20.00 | 38.00 | 100.00 | 19.50 |
