Tolleranze / Tolerances
| DC | e8 |
| LH | 0/+2 |
| OAL | 0/+2 |
| DCON | h6 |
| DN | 0/+0,05 |
| DC | APMX Tolerance |
| < 13 | -0,105/-0,030 |
| > 14 | < 23 | -0,130/-0,040 |
| > 24 | < 41 | -0,160/-0,050 |
Fresatura di Cave a “T”
Sviluppate con un'architettura a multitagliente (Z6 - Z10 a seconda del diametro), queste frese integrano l'esclusiva tecnologia a divisione irregolare ed eliche differenziate: una configurazione geometrica asimmetrica che interrompe la risonanza armonica, azzerando le vibrazioni nocive anche nei tagli interrotti o in canali profondi. La geometria ad elica destra assicura un flusso di evacuazione fluido del truciolo, evitando l'intasamento della cava.
Le Frese a "T" sono composte da un codolo in acciaio saldobrasato ad una testina in metallo duro integrale. Questa particolare combinazione permette di smorzare le vibrazioni al mandrino.
Per garantire la massima sicurezza meccanica sotto forti carichi torsionali e prevenire lo sfilamento, l'intera linea è prodotta esclusivamente con attacco Weldon. La gamma è fornita di serie unicamente con il rivestimento PVD TiAlCrN Cer-Y di ultima generazione.
Codice: 78
Codice: 78
Idoneo per
P
Acciaio Generico
M
Acciaio inossidabile
K
Ghisa

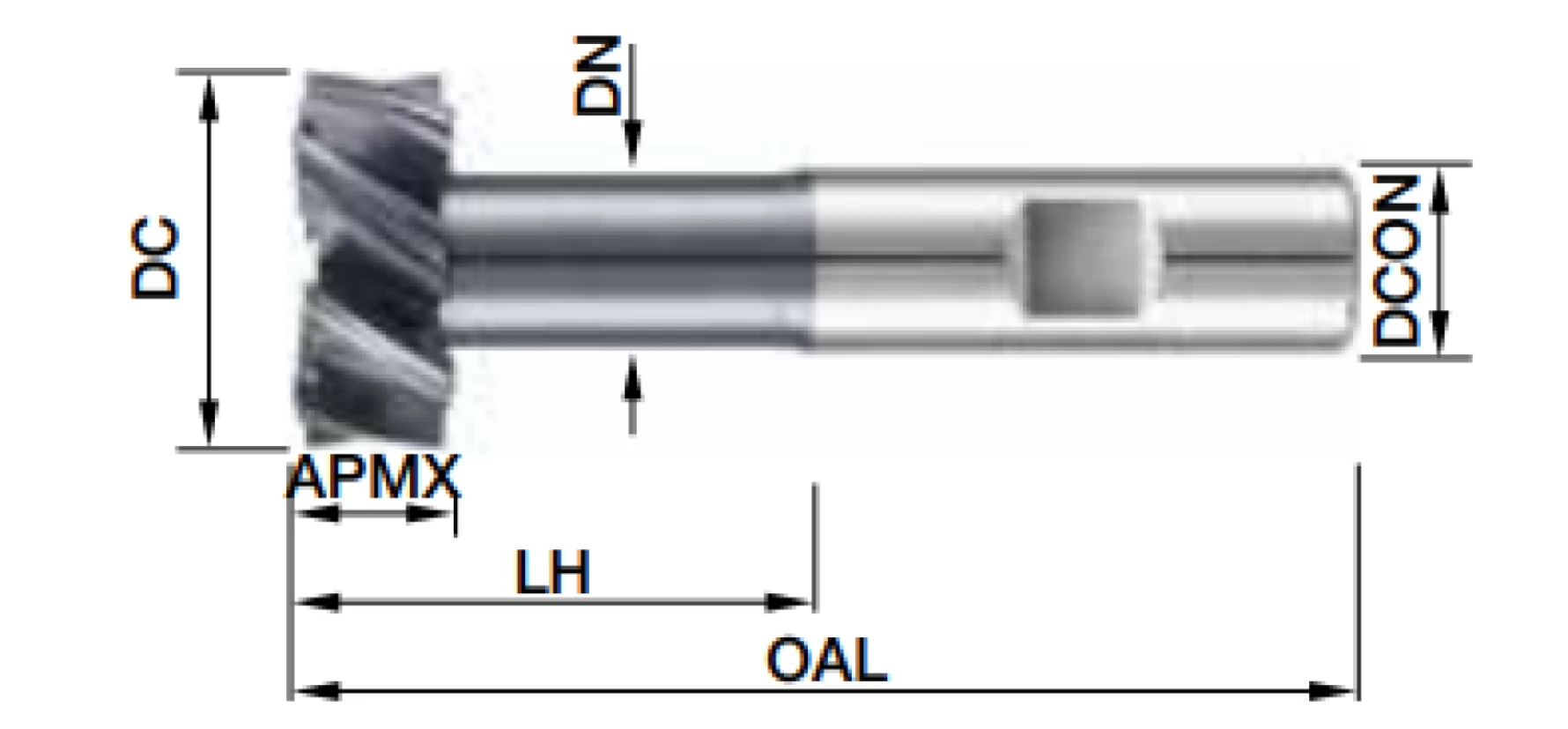

DC
OAL / L1
APMX / L2
| Cod. articolo | Tipologia | DC | OAL / L1 | DCON / D2 | APMX / L2 | LH | DN |
|---|---|---|---|---|---|---|---|
| 78.110100453.5Y | coated | 11.00 | 53.50 | 10.00 | 4.00 | 10.50 | 4.00 |
| 78.125100657Y | coated | 12.50 | 57.00 | 10.00 | 6.00 | 13.00 | 5.00 |
| 78.160100862Y | coated | 16.00 | 62.00 | 10.00 | 8.00 | 18.00 | 7.00 |
| 78.180120870Y | coated | 18.00 | 70.00 | 12.00 | 8.00 | 21.00 | 8.00 |
| 78.190120971Y | coated | 19.00 | 71.00 | 12.00 | 9.00 | 22.00 | 8.00 |
| 78.210120974Y | coated | 21.00 | 74.00 | 12.00 | 9.00 | 25.00 | 10.00 |
| 78.220121075Y | coated | 22.00 | 75.00 | 12.00 | 10.00 | 26.00 | 10.00 |
| 78.250161182Y | coated | 25.00 | 82.00 | 16.00 | 11.00 | 28.00 | 12.00 |
| 78.280161285Y | coated | 28.00 | 85.00 | 16.00 | 12.00 | 32.00 | 13.00 |
| 78.320161490Y | coated | 32.00 | 90.00 | 16.00 | 14.00 | 36.00 | 15.00 |
| 78.3602516103Y | coated | 36.00 | 103.00 | 25.00 | 16.00 | 42.00 | 25.00 |
| 78.4002518108Y | coated | 40.00 | 108.00 | 25.00 | 18.00 | 49.00 | 19.00 |
